辦公室裝修電路工程施工要點
發布時間：-0001-11-30 ?|?作者：admin ? ?|?來源：未知
電路工程施工要點

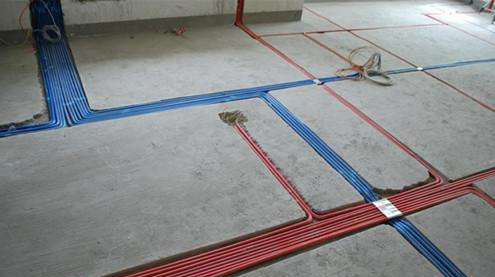

(1)設計布線時,執行強電走上、弱電在下、橫平豎直、避免交叉、美觀實用的原則。
(2)開槽深度應一致,一般是PVC管直徑+10mm
(3)電源線所用導線截面積應滿足用電設備的最大輸出功率。一般情況,照明1.5mm²,空調掛機及插座2.5mm²,柜機4.0mm²，進戶線10Omm²。
(4)暗線數設必須配阻燃PVC管。插座用SG20管,照明用SG16管。當管線的長度超過15m或有兩個直角彎時,應增設拉線盒。頂棚上的燈具位設拉線盒固定。
(5)PVC管應用管卡固定。PVC管接頭均用配套接頭,用PVC膠水粘牢,彎頭均用彈簧彎曲。暗盒,拉線盒與PVC管用鑼接固定。
(6)PVC管安裝好后,統一穿電線，同一回路電線應穿入同一根管內,但管內總根數不應超過8根,電線總截面積(包括絕緣外皮)不應超過管內截面積的40%。
(7)電源線與通訊線不得穿入同一根管內。電源線及插座與電視線及插座的水平間距不應小于500mm。電線與暖氣、熱水、燃?xì)夤苤g的平行距離不應小于300mm,交叉距離不應小于100mm。
(8)穿入配管導線的接頭應設在接線盒內,線頭要留有余量150mm,接頭接應牢固,絕緣帶包纏應均勻緊密。安裝電源插座時,面向插座的左側應接零線(N)，右側應接相線(L),中間上方應接保護地線(PE)。保護地線為25mm²的雙色軟線。
(9)當?shù)鯚糇灾卦?kg及以上時,應先在頂板上安裝后置埋件,然后將燈具定在后置埋件上。嚴禁安裝在木楔、木磚上。連接開關、螺口燈具導線時,相線先接開關,開關引出的相線應接在燈中心的端子上,零線應接在螺紋的端子上。
(10)導線間和導線對地間電阻必須大于0.5MΩ。
(11)電源插座底邊距地宜為300mm,平開關板底邊距地宜為1300mm。掛壁空調插座1900mm。脫排插座2100mm,廚房插座950mm,掛式消毒柜1900mm,洗衣機1000mm,電視機650mm。同一室內的電源、電話、電視等插座面板應在同水平標高上,高差應小于5mm。
(12)每戶應設置強弱電箱,配電箱內應設動作電流30mA的漏電保護器,分?jǐn)?shù)路經過控開后,分別控制照明、空調、插座等。控開的工作電流應與終端電器的最大工作電流相匹配,一般情況下,照明10A,插座16A,柜式空調20A,進戶40~60A。
(13)安裝開關、面板、插座及燈具時應注意清潔,宜安排在最后一次涂乳膠漆之前。
